Konfigurasi VLAN pada Cisco Packet Tracer

-

LANGKAH-LANGKAH KONFIGURASI VLAN DI CISCO PAKET TRACER

1. Buka Cisco Paket Tracer

2. Pilih Switch 2960

3. Tambahkan 4 PC

4. Ganti nama PC menjadi



  • PC-01
  • PC-02
  • PC-03
  • PC-04
5.  Pilih PC-01, Pilih Desktop, IP Configuration


  • IP Address 10.10.10.1
  • Subnetmask 255.255.255.0
  • Default Gateway 0.0.0.0
  • DNS Server 0.0.0.0
    Pilih PC-02, Pilih Desktop, IP Configuration


  • IP Address 10.10.10.2
  • Subnetmask 255.255.255.0
  • Default Gateway 0.0.0.0
  • DNS Server 0.0.0.0
    Pilih PC-03, Pilih Desktop, IP Configuration


  • IP Address 192.168.1.1
  • Subnetmask  255.255.255.0
  • Default Gateway 0.0.0.0
  • DNS Server 0.0.0.0

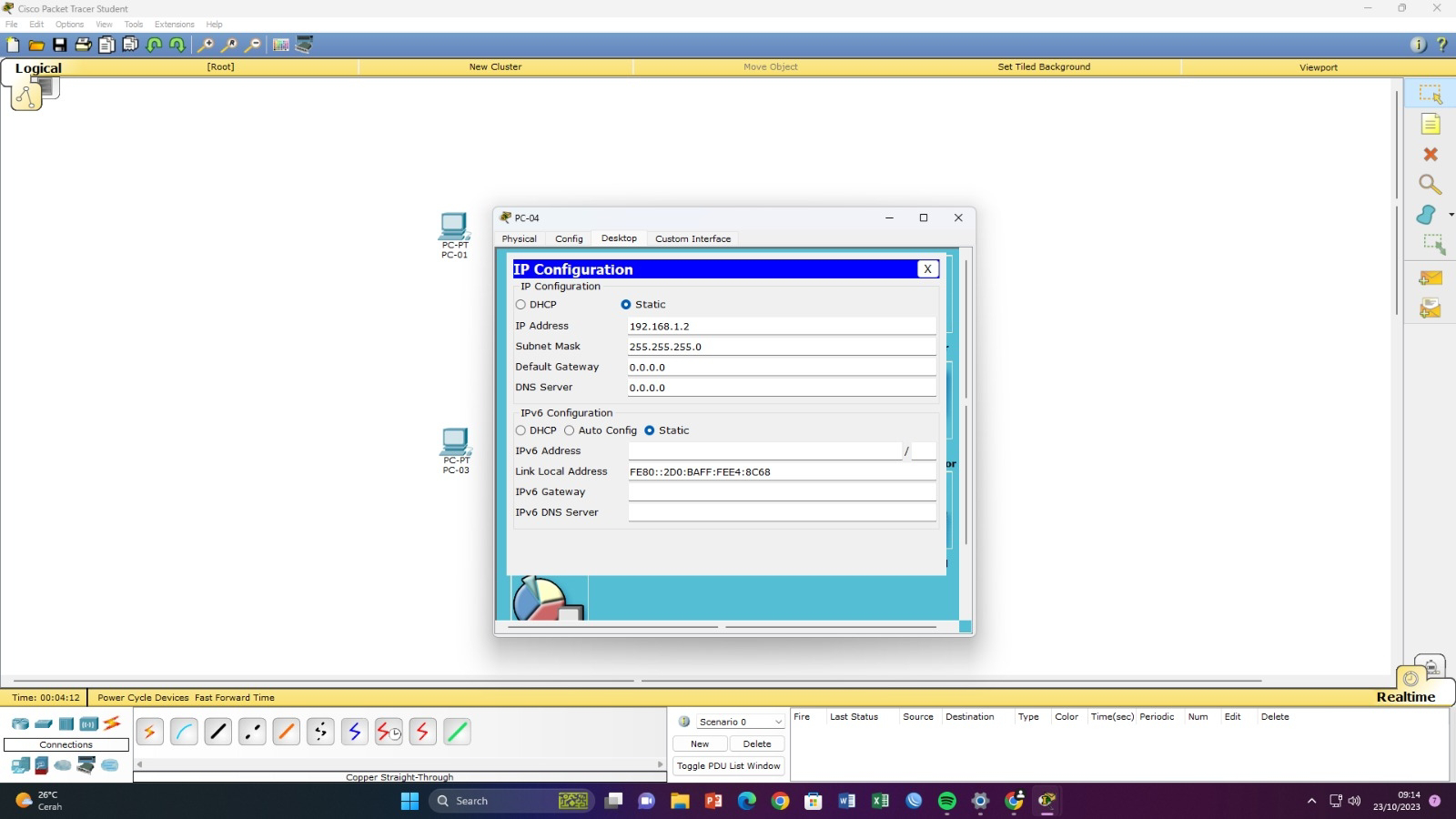

    Pilih PC-04, Pilih Desktop, IP Configuration


  • IP Address 192.168.1.2
  • Subnetmask 255.255.255.0
  • Default Gateway 0.0.0.0
  • DNS Server 0.0.0.0
6. Hubungkan semua PC ke Switch menggunakan kabel straight


7. Klik Switch, Pilih CLI (enetr 2x)

    Switch>enable

    Switch>conf t

    Switch (config) #show vlan

    Switch (config) #ex

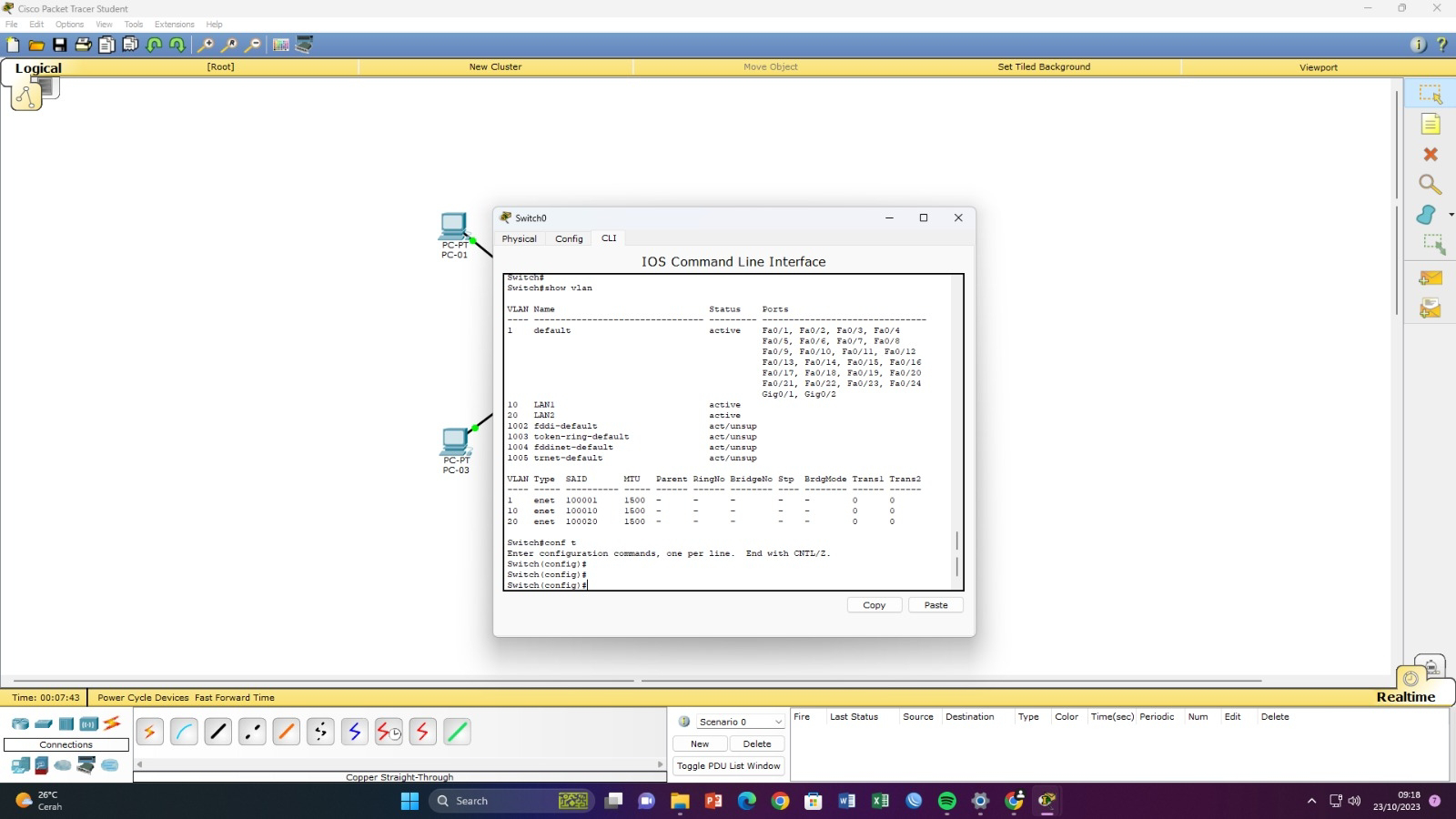

    Switch#show vlan

    ENTER SAMPAI MUCUL Switch#


    Switch#conf t

     Switch (config) #vlan 10

     Switch (config-vlan) #name LAN1

     Switch (config-vlan) #ex

     Switch (config) #vlan 20

     Switch (config-vlan) #name LAN2

     Switch (config-vlan) #ex

     Switch (config) #ex

     Switch #sh vlan

     ENTER SAMPAI MUCUL Switch#


     DAFTARKAN MASING-MASING KOMPUTER KE DALAM VLAN

     Switch#conf t

     Switch (config) #int fa0/1

     Switch (config-if) #switchport access vlan 10

     Switch (config-if) #ex

     Switch (config) #int fa0/2

     Switch (config-if) #switchport access vlan 10

     Switch (config-if) #ex

     Switch (config) #int fa0/3

     Switch (config-if) #switchport access vlan 20

     Switch (config-if) #ex

     Switch (config) #int fa0/4

     Switch (config-if) #switchport access vlan 20


     Switch (config-if) #ex

     Switch (config) #ex

     Switch #sh vlan

     ENTER SAMPAI MUCUL Switch#

     Switch #ex

     Switch>


Coba Melakukan Pengujian

    1. Kirim Pesan dari PC-01 ke PC-02 (Succesful)

    2. Kirim Pesan dari PC-03 ke PC-04 (Succesful)

   3. Kirim Pesan dari PC-01 ke PC-03 (Failed)

   4. Kirim Pesan dari PC-02 ke PC-04 (Failed)T

8. Tambahkan 1 PC lagi (PC-05)

Pilih PC-05, Pilih Desktop, IP Configuration

    IP Address 192.168.1.3

    Subnetmask 255.255.255.0

    Default Gateway 0.0.0.0

    DNS Server 0.0.0.0

Sambungan PC ke Switch menggunakan kabel straight

9. Coba kirim pesan dari PC-05 ke PC-02 (Failed)

    Coba kirim pesan dari PC-05 ke PC-03 (Failed)

    Coba kirim pesan dari PC-05 ke PC-04 (Failed)

10. Klik Switch buka CLI

         Switch>conf t

         Switch>enable

         Switch>conf t

         Switch (config) #int fa0/5

         Switch (config-if) #switchport access vlan 20

         Switch (config-if) #ex

         Switch (config) #ex

11. Coba kirim pesan dari PC-03 ke PC-05 (Succesful)

Jika sudah Succesful maka konfigurasi vlan di Cisco Paket Tracer berhasil
